Fiche techniqueDécoupe laser tubes Série TS
Machine de découpe laser tubes double mandrin hautes performances
Avantages de la Série TS
Capacité de coupe
Large gamme de tailles de coupe de tubes：∅12-273mm
Diverses formes de tubes : tube rond、tube carré、profil L 、profil H
Grande longueur de coupe de tube : longueur maximale de matière première jusqu’à 9,0 m.
Grande productivité
Vitesse : 120m/min
Vitesse de rotation du mandrin : 120r/min
Haute performance dynamique : efficacité de traitement des tubes plus rapide
Technologie d'assemblage des tubes
La commande numérique et le logiciel associé offre plus de 50 types de modèles de jonction de tubes, pour faciliter le soudage ultérieur, tels que la jonction de tubes carrés, plusieurs types de jonctions de tubes rectangulaires, la jonction de tubes ronds, la jonction avec trous traversants, la jonction à 45° d’hexagones, la jonction de cornières et de profilés en acier, etc…
Interface Homme Machine
Facile à utiliser
Facilement accessible avec un minimum de formation
Imbrication automatique des tubes depuis un poste déporté ou directement depuis la commande numérique
Dispositif de déchargement automatique
- La hauteur de la plaque tournante peut être réglée manuellement par les utilisateurs pour s’adapter au déchargement de différents types de tubes.
- Un cadre de support concave est disponible pour protéger les tubes des rayures.
Solutions de coupe intelligentes avancées
- Mesure automatique du centre du tube, améliorant la précision de la coupe du tube
- Fonction anti-brûlure des coins，optimisation du résultat de coupe
- Coupe courte, économie de matériaux et réduction des coûts
Têtes de découpe
Adaptées à chaque puissances, les têtes de découpe HSG-Klinge permettent une découpe de grande efficacité tout en garantissant des coûts d’exploitation réduits.

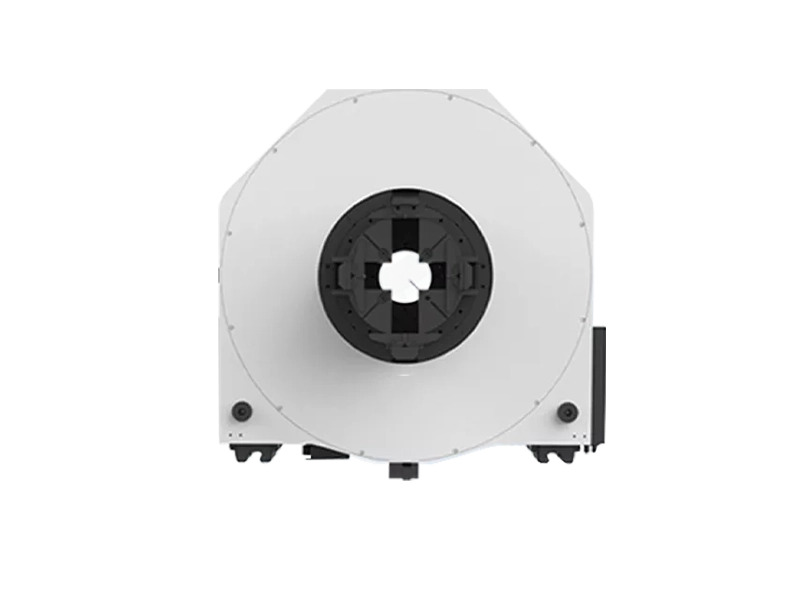

Mandrins pneumatiques à commande numérique
- retour d’information numérique sans fil
- vitesse de serrage, précision et efficacité de travail élevées, pression de seuil faible
- surveillance sans fil des mandrins
- alarme pour les mandrins vides et haute sécurité pour éviter les collisions entre les mandrins et les pièces à usiner
- réglage de la pression en fonction des différents diamètres et épaisseurs de tubes
- mandrins avec capacité de charge de 200 kg.
Système de chargement automatique
Amélioration significative de la productivité grace au système de chargement automatique des tubes.
Comparez
Comparez la Série TS à nos autres modèles pour trouver celui qui vous convient le mieux
| Série TS | Séries T2 – T3 | Série R2 | |
|---|---|---|---|
| Acélération axes X/Y | |||
| Précision de postionnement | |||
| Puissance source laser | |||
| Répétabilité du positionnement | |||
| Vitesse axe X | |||
| Vitesse axe Y | |||
| Demande d'offre | En savoir plus | En savoir plus |
