Découpe laser tubes Séries T2 – T3

Large gamme de tailles de coupe de tubes série T2 ：∅20-240 mm
Large gamme de tailles de coupe de tubes série T3 ：∅20-350 mm
Diverses formes de tubes : tube rond、tube carré、profil L 、profil H
Longueur maximale de matière première jusqu’à 7,0 m (T2) et 9,0 m (T3)

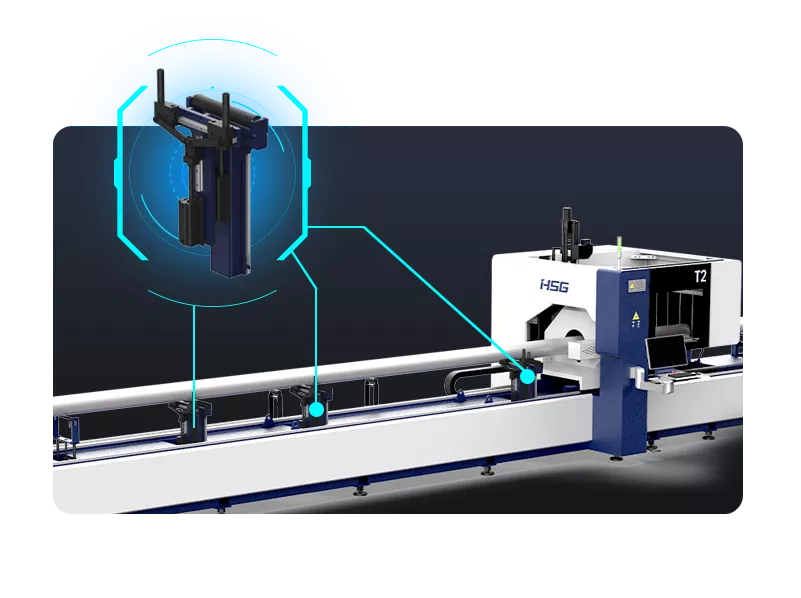

Les zones de chargement et de déchargement sont équipées de supports de tubes avec suivi assuré par servo-moteur indépendant pour assurer un support très précis ce qui améliore la précision de la coupe.

La commande numérique et le logiciel associé offre plus de 50 types de modèles de jonction de tubes, pour faciliter le soudage ultérieur, tels que la jonction de tubes carrés, plusieurs types de jonctions de tubes rectangulaires, la jonction de tubes ronds, la jonction avec trous traversants, la jonction à 45° d’hexagones, la jonction de cornières et de profilés en acier, etc…

Facile à utiliser
Facilement accessible avec un minimum de formation
Imbrication automatique des tubes depuis un poste déporté ou directement depuis la commande numérique

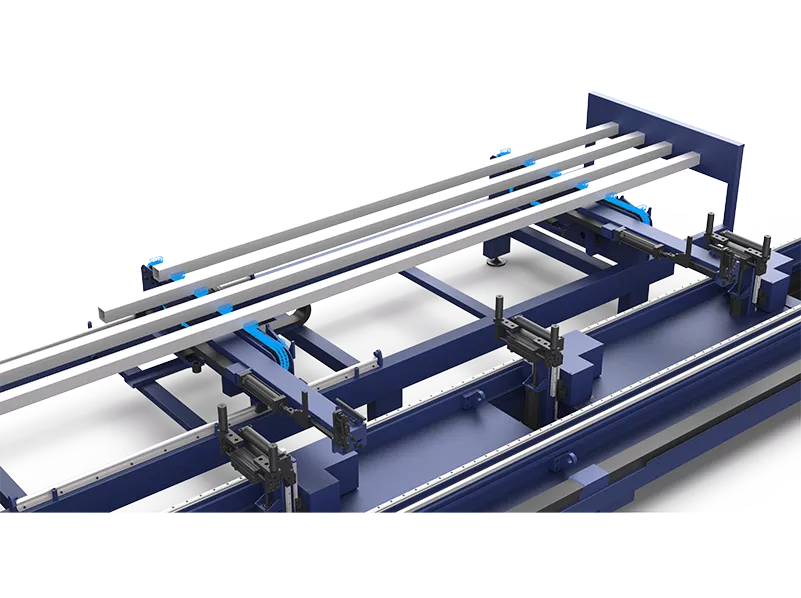

Le support de chargement multifonctionnel permet le chargement semi-automatique de tubes ronds, de tubes rectangulaires, de profilés en acier et d’autres tubes, ce qui améliore la vitesse de chargement, permet un chargement efficace. Ce dispositif impose que les tubes et profilés soient déposés un à un sur le système de convoyage.

• Mesure automatique du centre du tube, améliorant la précision de la coupe du tube
• Fonction anti-brûlure des coins，optimisation du résultat de coupe
• Coupe courte, économie de matériaux et réduction des coûts

Adaptées à chaque puissances, les têtes de découpe HSG-Klinge permettent une découpe de grande efficacité tout en garantissant des coûts d’exploitation réduits.

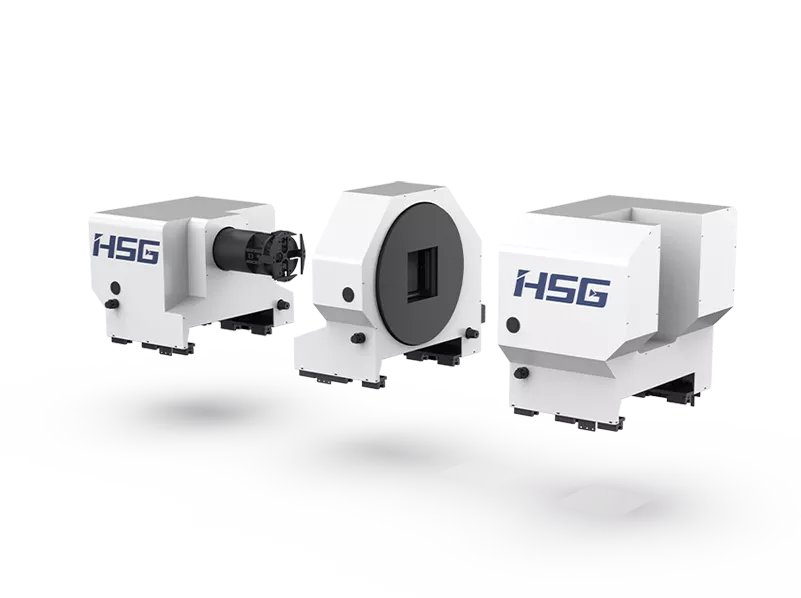

• Trois mandrins entièrement indépendants
• Structure à trois mandrins our faciliter la coupe des deux cotés du tube
• Les mandrins sont conçus de manière à ce que deux mandrins se trouvent à l’avant et un à l’arrière afin d’obtenir une capacité de chargement plus importante.
• Le mandrin C3 est un mandrin creux qui permet de découper un tube complet
• La machine est équipée en standard de mandrins à mords plats pour améliorer la capacité de serrage des tubes rectangulaires.

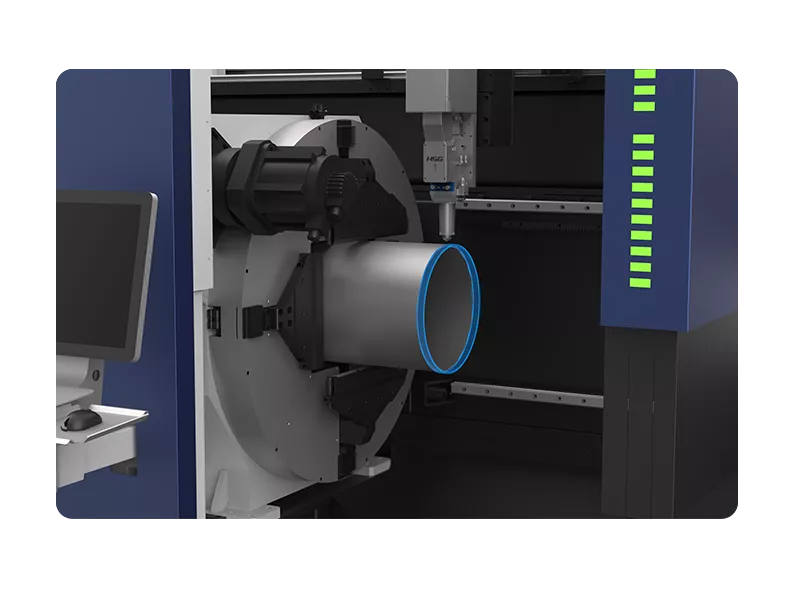

Le mouvement d’inversion à mandrins multiples permet d’éviter les chutes lors de la coupe de tubes et d’économiser les coûts de matériaux.

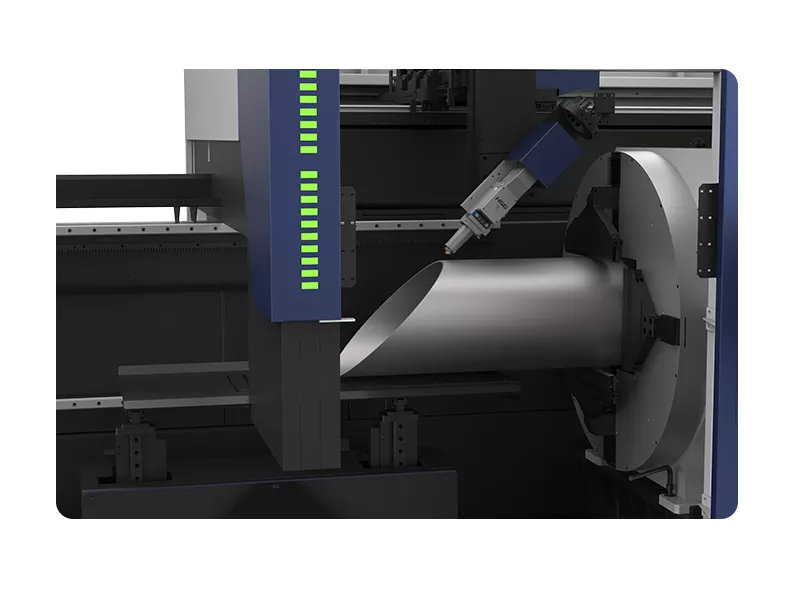

Élargissez votre gamme de pièces et améliorez l’assemblage des tubes grâce à des coupes en biseau de haute qualité jusqu’à 45°.

Amélioration significative de la productivité grace au système de chargement automatique des tubes.
