Presse plieuse E Bend

Les presses plieuses électriques ont révolutionné le secteur de la fabrication métallique grâce à leurs performances supérieures et leur impact environnemental réduit. Comparées aux modèles hydrauliques traditionnels, elles offrent plusieurs avantages notables :

• Vitesse accrue : Les servomoteurs utilisés dans les presses électriques permettent des cycles de pliage plus rapides et plus réguliers, augmentant ainsi considérablement la productivité.
• Précision inégalée : La commande numérique précise des presses électriques garantit une répétabilité exceptionnelle des pièces, réduisant les rebuts et améliorant la qualité globale des produits finis.
• Consommation énergétique optimisée : Les moteurs électriques ne consomment de l’énergie qu’en fonction de la tâche à accomplir, ce qui se traduit par des économies d’énergie significatives par rapport aux systèmes hydrauliques continuellement alimentés.
• Entretien réduit : L’absence d’hydraulique simplifie l’entretien et réduit les coûts de maintenance (Vidange, changement de filtre, changement de joint)

En résumé, les presses plieuses électriques offrent une combinaison unique de vitesse, de précision et d’efficacité énergétique, faisant d’elles le choix idéal pour les entreprises soucieuses de leur productivité et de leur impact environnemental.

Chaque sous-ensemble a été méticuleusement étudiée.
La presse plieuse électrique E Bend, qui se distingue par sa conception modulaire de pointe, atteint son excellence grâce à l’application de méthodologies d’ingénierie avancées, à l’aboutissement d’une vaste expertise industrielle et à la mise en œuvre de normes de fabrication rigoureuses.

Le résultat est un système de production exceptionnellement précis, fiable et rapide, intégrant de manière transparente des opérations à faible consommation d’énergie et l’atténuation du bruit.

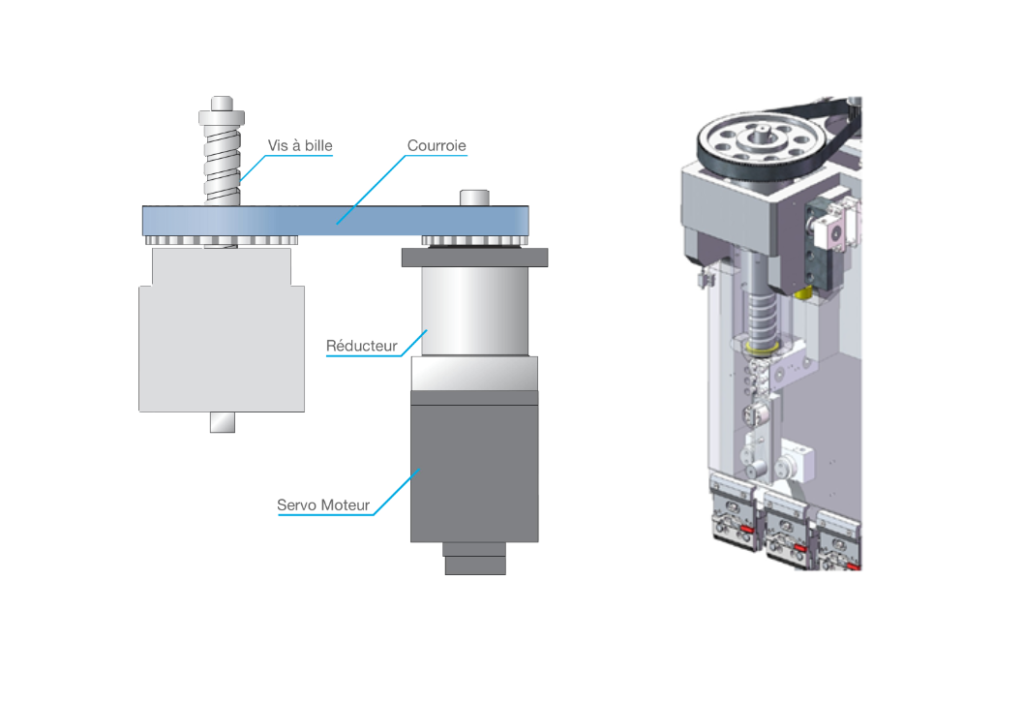

Le coulisseau est déplacé par un dispositif composé par d’un servo moteur et d’un mécanisme d’entraînement à vis à billes. Elle maximise la productivité avec un vérin à grande vitesse et une répétabilité de haute précision (0,001 mm). Cette méthode d’entraînement est supérieure à toutes les autres performances électriques/hydrauliques et son fonctionnement est silencieux.

Les vis à billes à haute capacité de NSK (fabrication japonaise) ont des billes d’un grand diamètre, d’une grande quantité. Les tuyaux de recirculation sont situés à 180°, ce qui assure une meilleure répartition de la charge.

Une commande numérique extrêmement conviviale avec ses fonctionalités de dernières génération et son écran tactile 24 pouces (diagonale 61 cm).

Possibilité d’importer des fichiers de pièces 3D depuis le logiciel fourni mais aussi directement depuis la commande numérique pour obtenir automatiquement le programme de pliage.

La réalisation de programmes est à la portée de tout opérateur.

Mode de programmation par écran tactile graphique 3D et 2D

Visualisation 3D, y compris la représentation 3D de la presse plieuse, en simulation et en production
Ecran couleur haute résolution de 24 pouces
Ports USB, interface périphérique
Logiciel hors ligne inclu Profile-S3D

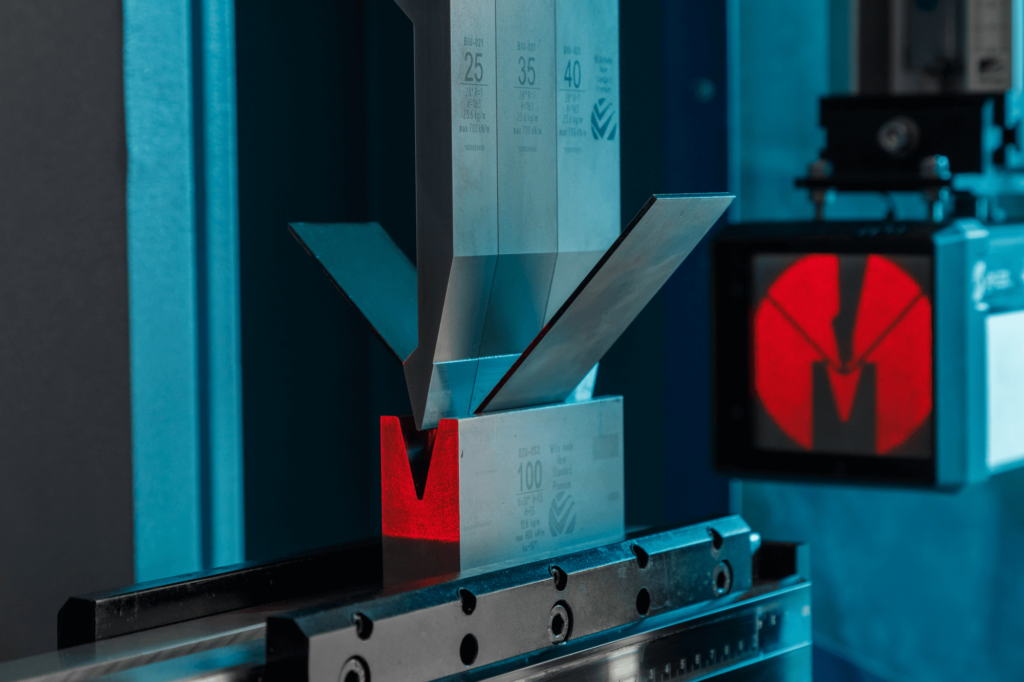

Le dispositif IRIS Plus de la marque LAZERSAFE effectue une mesure automatique de l’angle en temps réel.

IRIS Plus se compose d’un émetteur et d’un récepteur laser montés sur le coulisseau. Il comprend une caméra numérique et un système de traitement des données d’image contenu dans l’unité de réception qui communique directement avec la commande numérique pour l’informer en temps réel de l’angle de pliage.

Cette butée est intéressante pour la réalisation de pliages non parallèles au bord de tôle, comme par exemple les trémies, pointes diamant, couvertines emboitables, etc …

Vis à billes et guide linéaire sur les axes X et R
Guide linéaire de précision et crémaillère sur les axes Z1-Z2 et Delta X (X’)
Doigts équipés de deux touches avec réglage micrométrique
Précision mécanique ± 0,03 mm.
Vitesse des axes R1-R2 200 mm/s
Vitesse de  l’axe X 500 mm/s,
Vitesse Delta X 500 mm/s, (course +/- 125 mm)
Axes Z1-Z2 vitesse 1000 mm/s.
